Alu-Portalkran fahrbar unter Last, mittel, Doppelträger
Artikelnummer14502040-10
Traglast2.000 kg
Einhängehöhe2.613-3.363 mm
Trägerlänge4.000 mm
Downloads
↓ Kundenzeichnung_pdf↓ 3D-Modell_stp↓ Datenblatt für Alu-Portalkran - fahrbar, Doppelträger, 2t.pdf↓ Data sheet for Aluminium Gantry Crane - movable, double beam, 2t.pdf↓ Benutzerinformation des fahrbaren Alu-Portalkrans mit Doppelträger, 4x Rad.pdf↓ User information of the movable aluminium gantry crane with double beam, 4x wheel.pdf
Beschreibung

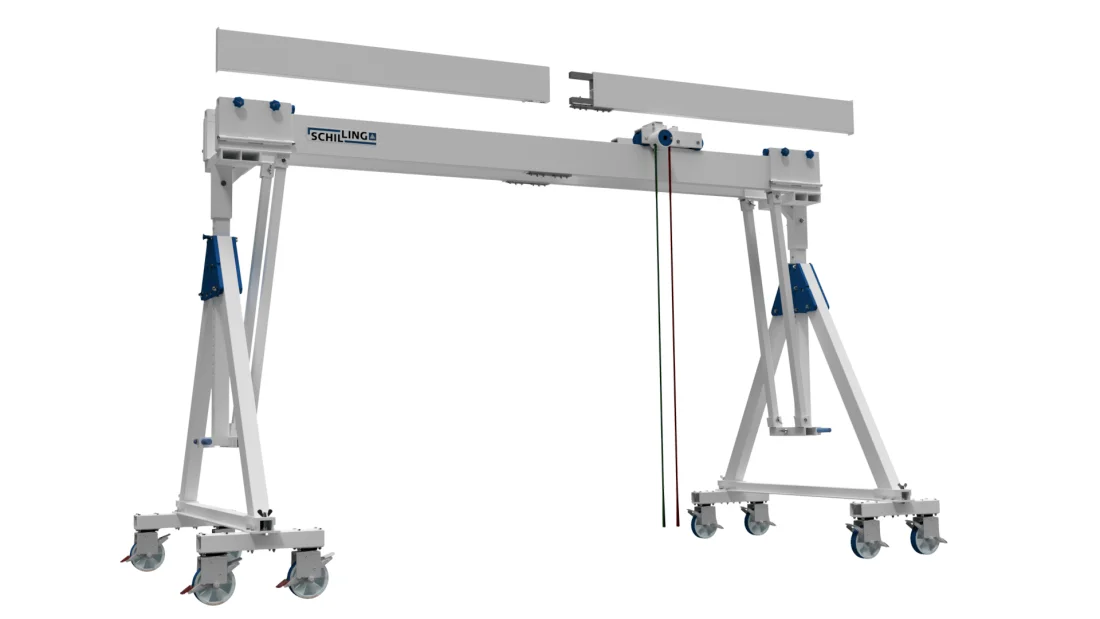

Der ALU-Portalkran. Schwere Lasten, leicht bewegt
Ein höhen- und längenverstellbares Kransystem, das durch die variablen Einstellmöglichkeiten ein Höchstmaß an Flexibilität mitbringt. Die Last kann mit Hilfe der Laufkatze verfahren und abgesetzt werden.
In der fahrbaren Ausführung kann der komplette Kran zudem auch unter Last verfahren werden. Im Ruhezustand lassen sich die Roll- und Schwenkbewegungen der Räder blockieren.
Der Alu-Portalkran von SCHILLING kann innerhalb kürzester Zeit und mit relativ wenigen Handgriffen auf- und abgebaut werden. Es sind keinerlei bauliche Veränderungen (z. B. Dübel-Befestigungen oder Ähnliches) notwendig. Leichtbau, mit extrem hoher Stabilität.
Ein höhen- und längenverstellbares Kransystem, das durch die variablen Einstellmöglichkeiten ein Höchstmaß an Flexibilität mitbringt. Die Last kann mit Hilfe der Laufkatze verfahren und abgesetzt werden.
In der fahrbaren Ausführung kann der komplette Kran zudem auch unter Last verfahren werden. Im Ruhezustand lassen sich die Roll- und Schwenkbewegungen der Räder blockieren.
Der Alu-Portalkran von SCHILLING kann innerhalb kürzester Zeit und mit relativ wenigen Handgriffen auf- und abgebaut werden. Es sind keinerlei bauliche Veränderungen (z. B. Dübel-Befestigungen oder Ähnliches) notwendig. Leichtbau, mit extrem hoher Stabilität.
Lieferumfang

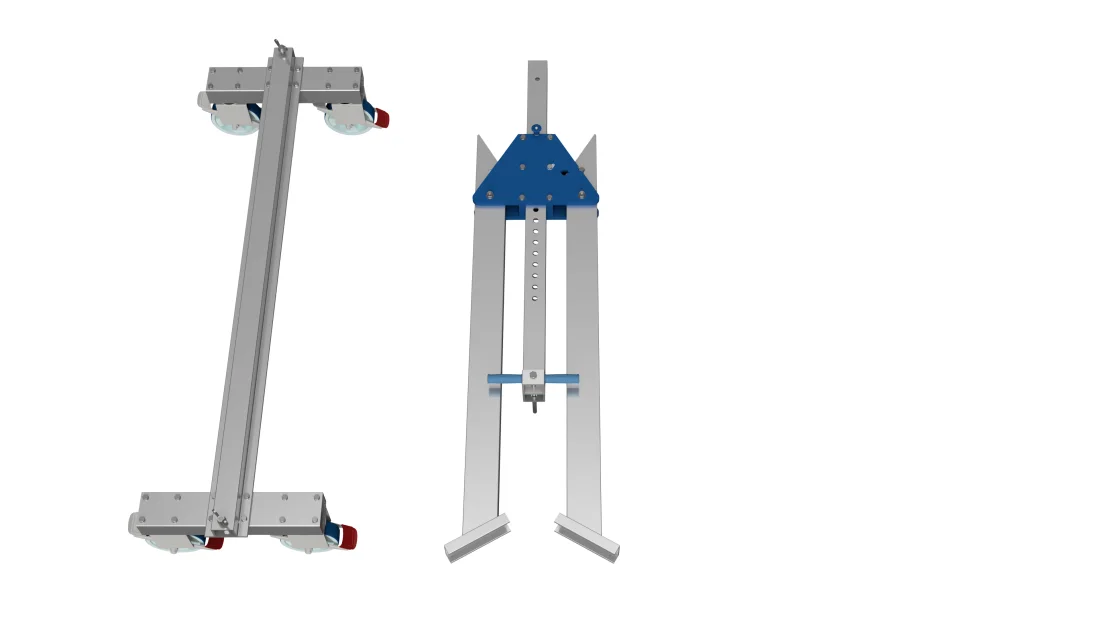

* Zwei Seitengestelle
mit je einer höhenverstellbaren Trägerstütze
Rastermaß: 50 mm
mit je nach Ausführung zwei bzw. vier Stahlblech-Lenkrollen pro Seitengestell
Schwerlast-Polyurethan-Laufbelag mit integriertem Rad- und Drehkranzfeststeller.
Raddurchmesser: 200 mm
Radbreite: 50 mm
Die Seitengestelle lassen sich nach Abschrauben des Fahrwerks mühelos zusammenklappen und
können somit platzsparend verstaut, aufbewahrt und transportiert werden.

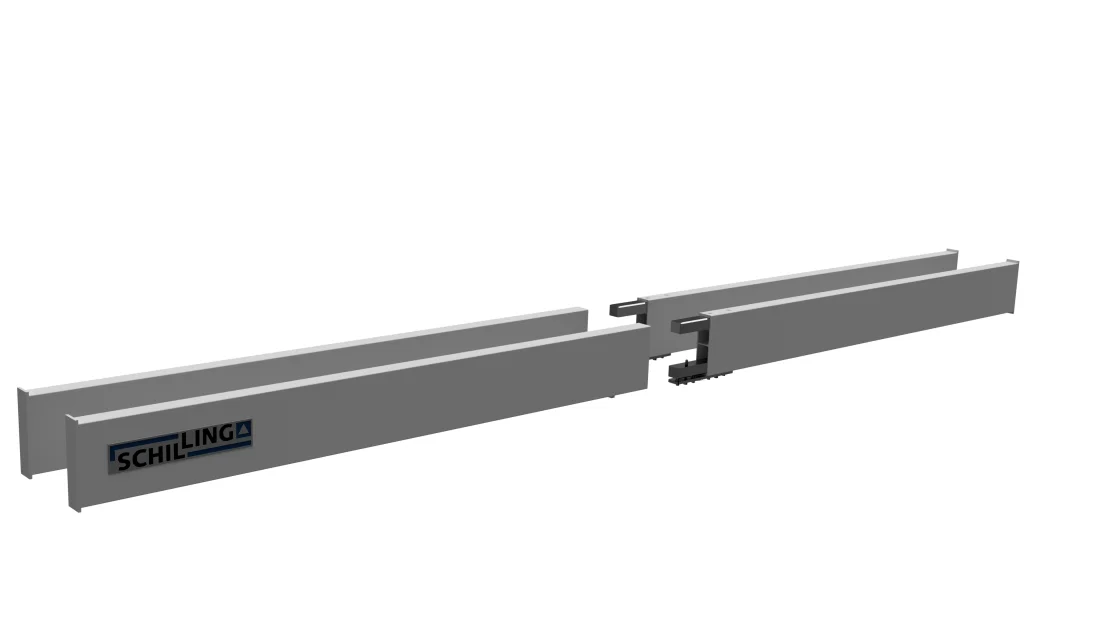

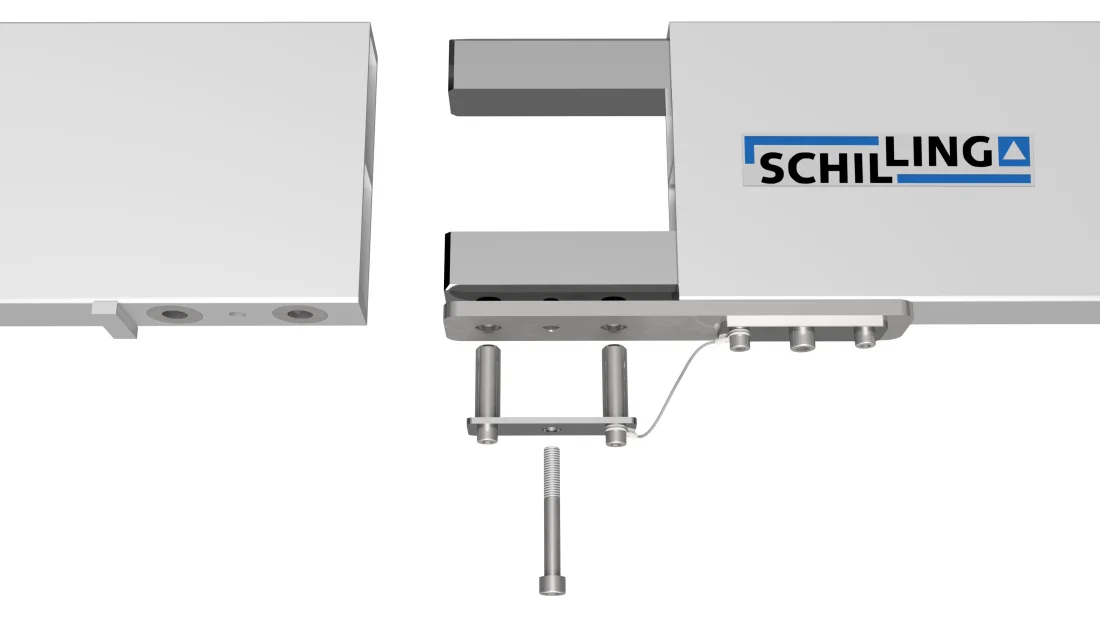

* Ein Satz teil- bzw. steckbarer Alu -Träger
Ein Satz besteht aus zwei Einzelträgern.
Dabei kann der Träger in voller Länge, oder die beiden Satz-Hälften jeweils als verkürzte Variante, eingesetzt werden.
* Eine obenliegende feststellbare Laufkatze
In die Laufkatze wird z.B. der Flaschenzug oder entsprechende Hebebänder eingehängt.
Auch unter Volllast ist die Laufkatze stufenlos verschiebbar und an jeder x-beliebigen Position arretierbar.
* Zwei Horizontalversteller
Durch den Einsatz der Horizontalversteller lässt sich die nutzbare Länge des Alu-Trägers
zwischen den Seitengestellen stufenlos verstellen.
mit je einer höhenverstellbaren Trägerstütze
Rastermaß: 50 mm
mit je nach Ausführung zwei bzw. vier Stahlblech-Lenkrollen pro Seitengestell
Schwerlast-Polyurethan-Laufbelag mit integriertem Rad- und Drehkranzfeststeller.
Raddurchmesser: 200 mm
Radbreite: 50 mm
Die Seitengestelle lassen sich nach Abschrauben des Fahrwerks mühelos zusammenklappen und
können somit platzsparend verstaut, aufbewahrt und transportiert werden.
* Ein Satz teil- bzw. steckbarer Alu -Träger
Ein Satz besteht aus zwei Einzelträgern.
Dabei kann der Träger in voller Länge, oder die beiden Satz-Hälften jeweils als verkürzte Variante, eingesetzt werden.
* Eine obenliegende feststellbare Laufkatze
In die Laufkatze wird z.B. der Flaschenzug oder entsprechende Hebebänder eingehängt.
Auch unter Volllast ist die Laufkatze stufenlos verschiebbar und an jeder x-beliebigen Position arretierbar.
* Zwei Horizontalversteller
Durch den Einsatz der Horizontalversteller lässt sich die nutzbare Länge des Alu-Trägers
zwischen den Seitengestellen stufenlos verstellen.
Spezifikationen
- Traglast
- 2.000 kg
- Gesamthöhe
- 2.713-3.463 mm
- Einhängehöhe
- 2.613-3.363 mm
- Gesamtbreite
- 4.482 mm
- Gesamtgewicht
- 366 kg
